浅析漏泄通讯的组成和工作原理

2020-10-28 14:59:47

漏泄通讯借助漏泄馈线导行电磁波的原理实现矿井移动通信的无线通信。漏泄馈线兼有射频信号传输 线和天线的作用,可有效地改善煤矿井下无线电波不 能远距离传播的缺陷,特别适用于煤矿井下、隧道等地下有限空间的场合,借以实现固定点(设有基地台)和非固定点 (备有移动台)之间的移动通信。

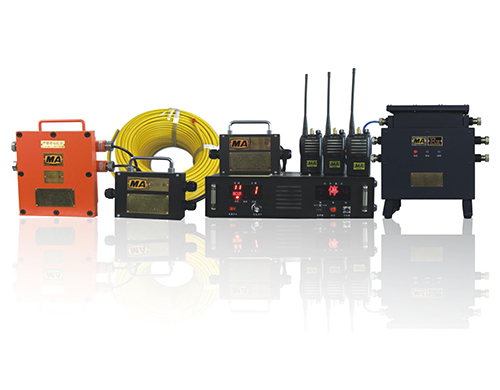

基本的漏泄通讯系统由沿巷道敷设的漏泄馈线、与馈线直接连接的基地台、 与馈线实现无线偶合的若干个移动台等组成。

基地台与移动台通信时,基地台的发射机向漏泄 馈线馈送射频信号,通过馈线的传输,与移动台天线偶合,进入移动台接收机;或反之由移动台发射机发射, 偶合到漏泄馈线,再传输到基地台的接收机。

移动台相互之间一般不能直接通信而需借助基地台转发。这是因为移动台间直接通信要求射频信号的传输通过两次偶合,其偶合总损耗相当大,超过了移动台发射功率和接收灵敏度所允许的正常范围。

系统的无线电收发信机可按不同要求设计工作于同频单工、异频单工、或异频双工等工作方式。中国应用较多的是基地台异频双工,移动台异频单工,工作频率范围为甚高频段。

受漏泄馈线传输衰耗的限制,基本系统的通信距离较短,为数百米以至千余米。在要求通信覆盖面宽的场合,应借助于中继器,或采用多个基地台组网。
